[CAD기본] 모서리 각지게 만들기 - chamfer 명령어

이번엔 모서리를 각이 지도록 만드는 chamfer명령어에 대해 알아보겠습니다.

---

1. 기본 모깎기

---

설명을 위해 임의의 사각형을 하나 그렸습니다.



chamfer 명령어 입력 후 spacebar를 누릅니다.

단축키 cha 입니다.



모따기 길이를 지정하기 위해 d 입력 후 spacebar를 누릅니다.



저는 첫번째 모따기 길이를 50mm로 설정했습니다.

50 입력 후 spacebar를 누릅니다.



두번째 모따기 길이는 100mm로 설정했습니다.

100 입력 후 spacebar를 누릅니다.



모따기 할 첫 번째 선을 클릭합니다.



모따기 할 두 번째 선을 클릭합니다.



가로 50, 세로 100mm 만큼 모깎기가 되었습니다.







---

2. 폴리선 모따기

---

설명을 위해 다시 사각형 하나를 그립니다.

사각형은 네 면이 이어진 폴리선(polyline)입니다.



chamfer 명령어 입력 후 spacebar를 누릅니다.



모따기 길이를 지정하기 위해 d 입력 후 spacebar를 누릅니다.



아까와 같이 첫 번째 모따기 길이는 50, 두 번째 길이는 100으로 하겠습니다.

50입력 -> spacebar -> 100입력 -> spacebar 누릅니다.

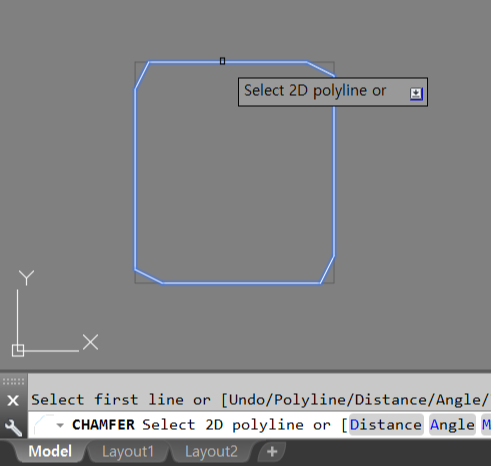

폴리선을 한번에 모따기하기 위해 p입력 후 spacebar 눌러줍니다.



선을 클릭하면 동시에 모따기가 되는것을 확인할 수 있습니다.







오늘을 chamfer 명령어를 이용해 모따는 방법을 알아보았습니다.

감사합니다!
