[CAD기본] 정확하게 배율 맞추기 - scale 명령어

scale 명령어는 2배, 3배, 0.5배처럼 배율을 입력해

객체의 크기를 조절할 수 있습니다.



뿐만 아니라 소수점 몇 자리까지 원하는 수치대로

확대하거나 축소할 수도 있습니다.



오늘은 scale 명령어의 옵션인 참조(reference)를 배워보겠습니다.

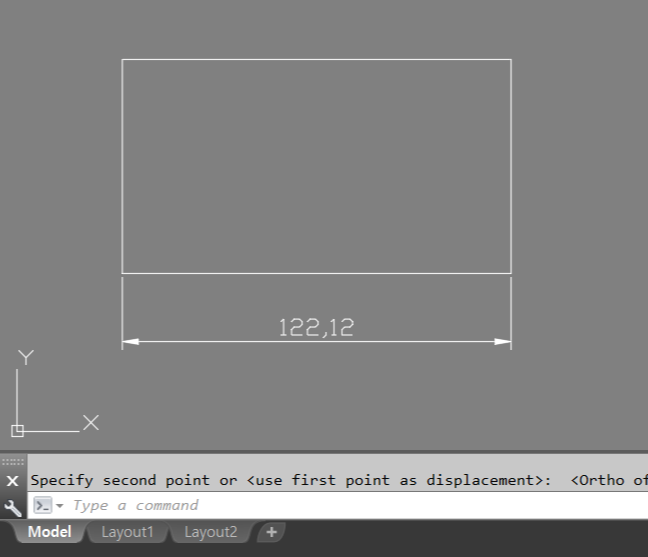

임의의 사각형을 하나 그려줍니다.

스케일을 확인하기위해 치수선도 같이 그려주었습니다.



길이 122.12mm의 사각형을 100mm로 줄여보겠습니다.



scale 입력 후 spacebar 눌러줍니다.



이어서 치수선까지 드래그 후 spacebar 눌러줍니다.



사각형 중앙의 점을 클릭해 기준점으로 지정합니다.



정확한 크기로 조정하기 위해 r 입력해줍니다.

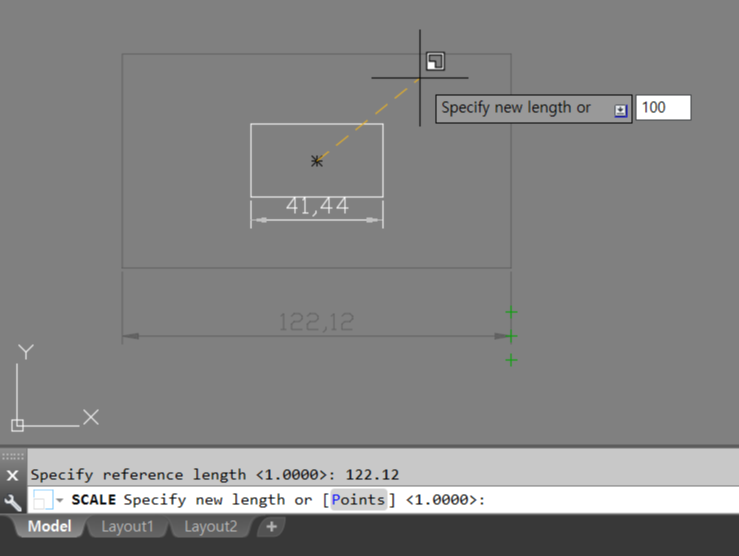

명령행에 참조길이를 입력하라는 내용이 나오면

현재 길이인 122.12를 입력한 후 spacebar를 누릅니다.



새로운 길이를 입력하라는 내용이 나옵니다.

원하는 길이인 100을 입력한 후 spacebar를 누릅니다.



가로 122.12mm의 사각형이 가로 100mm의 사각형으로 줄어든 것을 알 수 있습니다.





오늘은 scale 명령어의 reference 옵션을 이용해

정확하게 배율을 맞추는 방법을 알아보았습니다.
