[CAD기본] 좌표계로 선 그리기 - line명령어

좌표계를 이용해 line 명령어로 정사각형을 그려보겠습니다.

좌표계에 대한 설명은 앞선 포스팅에 있습니다.



---

1. 절대좌표로 사각형 그리기

---

새 도면파일을 열고 선(line)을 클릭합니다.



첫 번째 점을 지정해봅시다.

절대좌푯값 100,100을 입력하고 spacebar를 누릅니다.

원점(0,0)을 기준으로 (100,100)이 시작점으로 지정됩니다.



첫 번째 지정한 점으로부터 x축으로 100mm길이의 선을 그려보겠습니다.

200,100 입력후 spacebar를 눌러줍니다.



다시 y축 방향으로 100mm 길이의 선을 그립니다.

200,200 입력후 spacebar를 눌러줍니다.

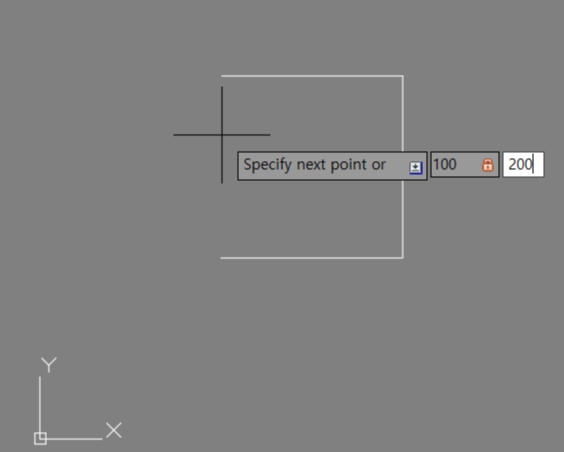

다시 왼쪽방향으로 100mm 길이의 선을 그리기 위해

100,200 입력 -> spacebar를 누릅니다.



정사각형을 마무리하겠습니다.

아래방향으로100mm 길이의 선을 그리기 위해

100,100 입력 -> spacebar를 누릅니다.

마지막으로 spacebar를 한 번더 눌러 명령을 완료합니다.





---

2. 상대좌표로 사각형 그리기

---

역시 새 도면파일을 열고 line명령어 클릭,

혹은 단축키 L 입력후 spacebar를 누릅니다.



화면에 임의의 한 점을 클릭합니다.



앞서 클릭한 임의의 점을 (0,0)으로 간주하고

x축 방향으로 100mm길이의 선을 그리기 위해

@,100,0 입력 후 spacebar를 누릅니다.



이어서 y축방향으로 100mm의 선을 그리기 위해

@,0,100 입력 후 spacebar를 누릅니다.



다시 왼쪽으로 100mm의 선을 그리기 위해

@,-100,0 입력 후 spacebar를 누릅니다.



사각형을 완성해 보겠습니다.

@,0,-100 입력 후 spacebar를 누릅니다.

마지막으로 spacebar를 한 번더 눌러 명령을 완료합니다.



사각형이 완성되었습니다.





---

3. 극좌표로 사각형 그리기

---

극좌표로 역시 길이가 100mm인 사각형을 그려보겠습니다.

극좌표의 표현은 @거리<각도 입니다.



역시 새 도면파일을 열고 line명령어 클릭,

혹은 단축키 L 입력후 spacebar를 누릅니다.



화면에 임의의 한 점을 클릭합니다.



임의의 점을 기준으로 수평방향 100mm의 선을 그리기 위해

@100<0 입력 후 spacebar를 누릅니다.

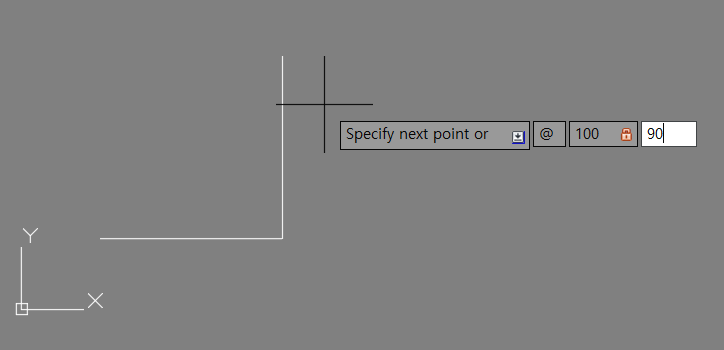

이어서 위쪽 수직방향으로 선을 그리기 위해

@100<90 입력 후 spacebar를 누릅니다.

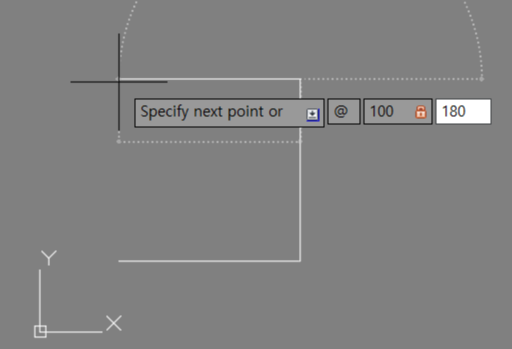

왼쪽 수평 방향으로 선을 그리기 위해

@100<180 입력 후 spacebar를 누릅니다.



사각형을 마무리해보겠습니다.

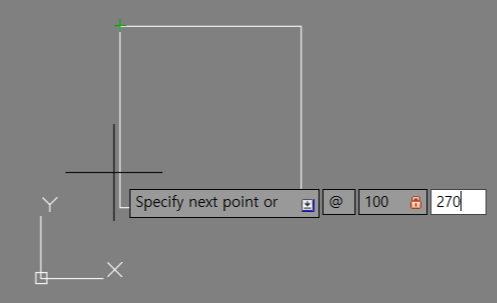

아래로 선을 그리기 위해

@100<270 입력 후 spacebar를 누릅니다.

마지막으로 spacebar를 한 번더 눌러 명령을 완료합니다.



사각형이 완성되었습니다.





오늘은 좌표계를 이용해 line명령어로 사각형 그리는 법을 알아보았습니다.

감사합니다.
