[CAD기본] 다양한 방법으로 원 그리기

오늘은 circle 명령어를 사용해

다양한 방법으로 원을 그리는 방법을 알아보겠습니다.

1. 반지름과 지름은 입력해 원 그리기

새 도면을 열고 circle을 입력 후 spacebar를 누릅니다.

혹은 단축키 c 입력 후 spacebar를 누릅니다.

한 점을 클릭하고 반지름 30 입력 후 spacebar를 누릅니다.

반지름 30mm의 원이 그려졌습니다.

이번에는 반지름이 아닌 원의 지름을 입력해서 원을 그려보겠습니다.

다시 circle 명령어를 입력합니다.

원의 중심이 될 한 점을 클릭한 후

d를 입력하고 spacebar를 누릅니다.

지름 30 입력 후 spacebar를 누릅니다.

지름 30mm의 원이 그려졌습니다.

2. 3p옵션으로 세 점을 지나는 원 그리기

이번에는 3p옵션을 이용해

세 점을 지나는 원을 그려보겠습니다.

설명을 위해 길이100mm의 십자선을 그려주었습니다.

circle 입력 -> spacebar -> 3p입력 -> spacebar를 눌러줍니다.

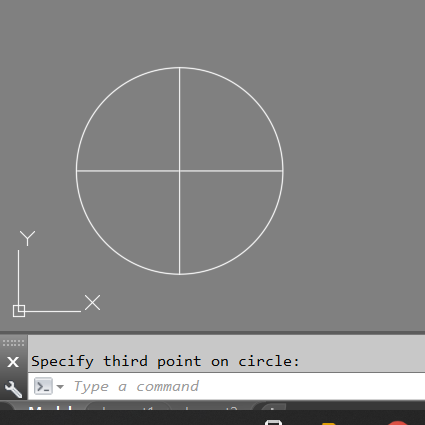

그림의 화살표 방향대로 세 점을 순서대로 클릭합니다.

십자선에 접하는 원이 그려졌습니다.

3. 2p옵션으로 두 점을 지름으로 하는 원 그리기

다음으로 2p옵션을 이용해

두 점을 지름으로 하는 원 그리는 법을 알아보겠습니다.

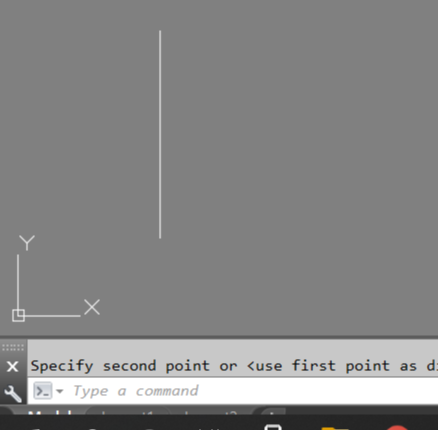

설명을 위해 임의의 선 하나를 그렸습니다.

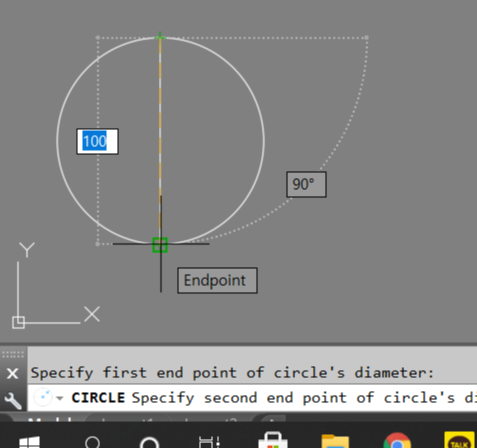

circle 입력 -> spacebar -> 2p입력 -> spacebar를 눌러줍니다.

선분의 양 끝점을 차례로 클릭해줍니다.

선분을 지름으로 하는 원이 그려졌습니다.

4. Ttr옵션으로 접선과 반지름을 이용한 원 그리기

circle명령어의 Ttr옵션은 두 개의 접선과 반지름을 지정해서 원을 그리는 기능입니다.

설명을 위해 ㄷ자 선을 그려주었습니다.

circle 입력 -> spacebar -> t입력 -> spacebar를 눌러줍니다.

접선이 될 왼쪽과 위쪽 선을 클릭해줍니다.

클릭 순서는 상관없습니다.

반지름 10mm의 원을 그리기 위해

10 입력 후 spacebar를 누릅니다.

두 선을 접선으로 하고, 반지름 10mm인 원이 그려졌습니다.

오늘은 circle 명령어를 이용해 다양한 방법으로 원 그리는 방법에 대해 알아보았습니다.

감사합니다~
