[CAD기본] 다양한 방법으로 호 그리기 - arc 명령어

오늘은 arc 명령어를 이용해

다양한 방법으로 호 그리는 방법을 알아보겠습니다.



---

1. 3p옵션으로 세 개의 점을 지정해 호 그리기

---

설명을 위해 선분 두 개를 그려줬습니다.





arc 입력 후 spacebar를 눌러줍니다.

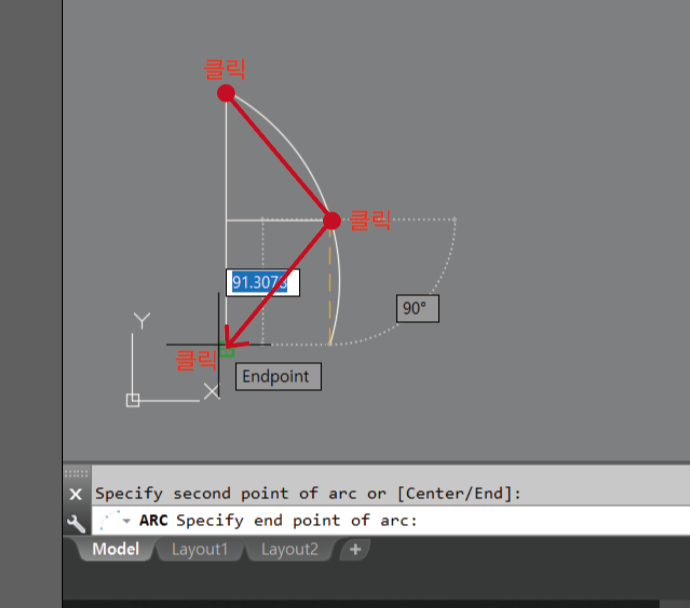

화살표 순서대로 선의 세 끝점을 클릭해줍니다.



선의 세 끝점을 지나는 호가 그려졌습니다.





---

2. 시작점, 끝점, 반지름을 이용하는 S,E,R옵션으로 호 그리기

---

시작점(S), 끝점(E), 반지름(R)을 이용해 호를 그려보겠습니다.



설명을 위해 x자 선을 그려주었습니다.



명령행에 arc 입력 후 spacebar를 눌러줍니다.

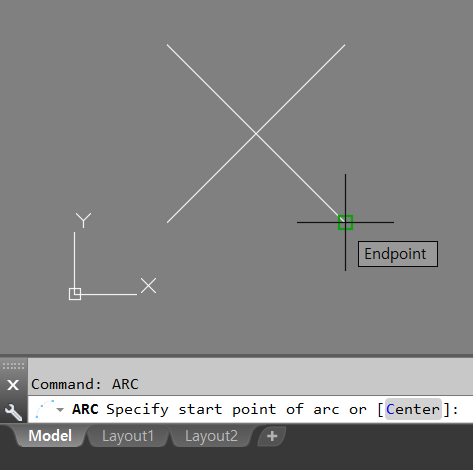

그림과 같이 시작점 클릭 후



e입력 -> spacebar 눌러줍니다.



그림과 같이 끝점을 클릭해줍니다.



이번엔 r 입력 -> spacebar눌러줍니다.



반지름 값 100을 입력 후 spacebar를 눌러줍니다.



반지름 100mm의 호가 그려졌습니다.



왼쪽 호와 같이 오목하게 그릴수도 있습니다.



시작점(S)과 끝점(E)을 시계반대방향으로 지정하면 볼록한 호

시계방향으로 지정하면 오목한 호가 됩니다.



회사에서 바로 통하는 오토캐드 2021

위 사진과 같이 다양한 옵션으로도 호를 그릴 수 있습니다.



오늘을 arc 명령어를 이용해 호 그리는 방법을 공부해봤습니다.

감사합니다!
